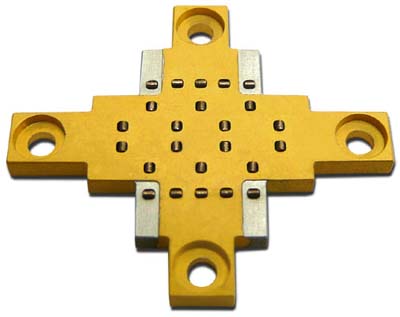

機械的特性	項目	コンタクタ
	コンタクタタイプ	4Ghz　タイプ	6Ghz　タイプ	10Ghz　タイプ
	コンタクト圧力/ピン	20g-30g	20g-30g	15g-25g
	コンタクタ　の高さ	1mm	0.5mm	0.3mm
	最小　ピッチ	0.25mm	0.25mm	0.25mm
	コンタクタの幅	0.1mm	0.1mm
		0.125mm	0.125mm
		0.15mm	0.15mm
		0.18mm	0.18mm	0.18mm
		0.25mm	0.25mm	0.25mm
		0.3mm	0.3mm
		0.5mm	0.5mm
	コンタクトストローク	230um	120um	80um
	メカニカル耐久性 0.5幅ピンにて(TYP)　*1)	300万回 (使用条件により変動)	100万回 (使用条件により変動)	50万回 (使用条件により変動)
	対応パッケージ	SOIC SOP SSOP QFP TQFP MSOP TSSOP SOP LCC 等
	BGA/LGA	お問い合わせください。*3)

*1)　条件により　実際上は変わりますが、裏面が金メッキ電極に関しては良好な特性となります。
　鉛freeの電極の耐久性向上に関してノウハウ有り　、問い合わせてください。

*2)　リーケージ電流に関しては　10V印加時
　その他　高アイソレーション　タイプ　コンタクタ（0.5mmピッチ　GSG　タイプ　50dB　2Ghz）など　応用例　多数

電気的特性	項目	コンタクタ
	コンタクタタイプ	4Ghz　タイプ	6Ghz　タイプ	10Ghz　タイプ
	Capacitance (0.5mmピッチにて) 等価回路参考	0.088pF以下	0.05pF以下	0.03pF以下
	Inductance 等価回路参考	280pH	150pH以下	100pH以下
	接触抵抗0.25幅ピン	30mオーム以下	30mオーム以下	30mオーム以下
	リターンロス3Ghz	18dB以上	20dB以上	22dB以上
	リーケージ電流 *2)	1nA以下	1nA以下	1nA以下
	使用温度	-50～+130℃	-50～+130℃	-50～+130℃
	対応パッケージ	SOIC SOP SSOP QFP TQFP MSOP TSSOP SOP LCC 等
	BGA/LGA	お問い合わせください。
