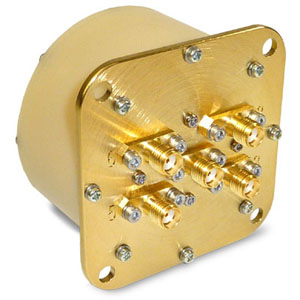

SP4T
高周波 同軸リレー
高周波信号の切り替え、分配に使う高信頼の同軸スイッチ
|
|
| RF-MEMS
SP4T |
[主な特徴]
 高信頼性
1億回を超えるコールドスイッチ寿命を実現
広帯域、ハイパワー
DCから6GHzまで2dB以内の低挿入損失、歪なし
すべての高周波アプリケーションを満足する5Wハイパワー信号伝送
高速スイッチング
100us以内にて信号切替
短納期
[製品情報詳細]
 スイッチ仕様
構成 SP4T タイプ
方向性 双方向性スイッチ
コネクタ SMA
駆動 オープンコレクタドライブ
動作 各接点とも ブレーク ビフォー メーク
動作温度範囲 10℃ から 40℃
| 項目 |
値
|
| 最大入力電力（W） |
5W 50ohm 負荷に対して |
| 接点接触抵抗（ohm） |
4ohm 以下 |
| 開閉回数 |
コールドスイッチにて1億回以上 |
| 高周波特性 |
<300kHz |
1GHz |
2GHz |
3GHz |
6GHz |
| インサーションロス（dB） |
0.6 |
0.8 |
1.5 |
2.0 |
3.0 |
アイソレーション（dB）
コモン−遠端オープンポート間2 |
-65.0 |
-65.0 |
-65.0 |
-65.0 |
-60.0 |
隣接ポート間、
コモン-隣接オープンポート間3 |
-50.0 |
-45.0 |
-40.0 |
-40.0 |
-40.0 |
|
リターンロス（dB） |
15 |
15 |
15 |
10 |
10 |
表２） SP4T性能(参考値：コールドスイッチ動作にて)
データシートのご要求は弊社までお問い合わせください。 |
|
